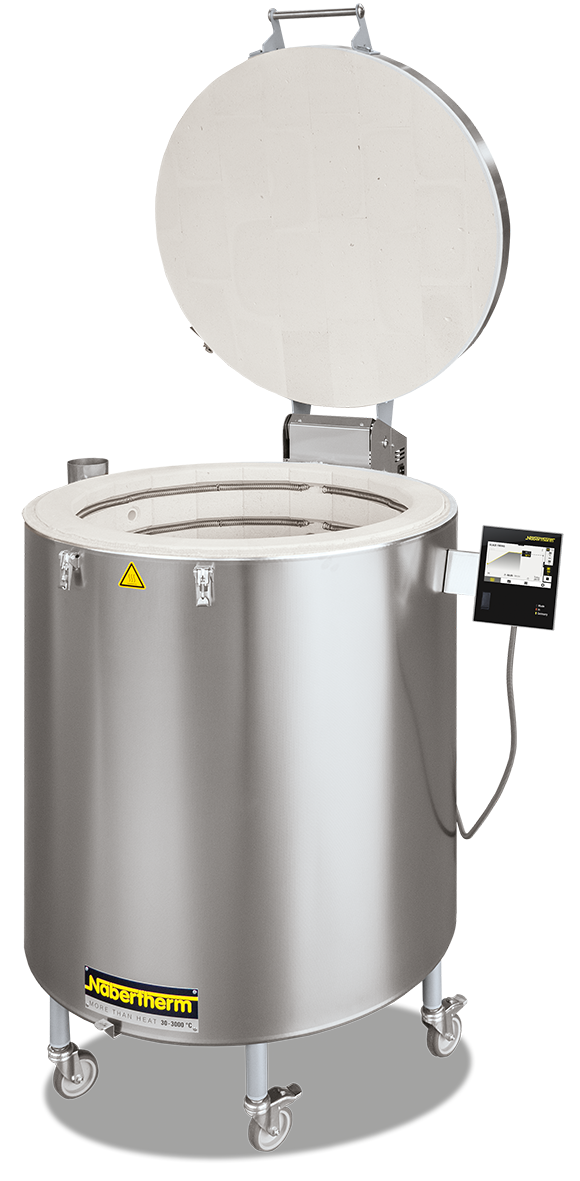

Toplader Oval
Nabertherm Top 16/R – Top 220
Beschreibung
Der richtige Ofen für das Hobby und die Werkstatt! Das ansprechende Design, ein geringes Gewicht und gute Brennergebnisse sind nur einige der Vorzüge unserer Toplader. Der kleine Toplader Top 16/R eignet sich für Glasur- oder Musterproben. Die größeren Modelle sind eine gute Wahl für die Heimanwendung oder auch kleinere Schulen und Kindergärten. Die meisten Toplader sind ab Lager lieferbar.
- Gehäuse aus strukturiertem Edelstahl
- Controller an der rechten Ofenseite mit Halterung, abnehmbar für eine komfortable Bedienung
- Mehrschichtige Isolierung für geringe Außentemperaturen
- Hochwertige, energiesparende Hinterisolierung bei Toplader Top 45eco, Top 60eco, Top 80 – Top 220
- Feuerleichtsteine im Ofeninnenraum sorgen für saubere Brennergebnisse
- Deckel mit einstellbarem Schnellverschluss, abschließbar mit Vorhängeschloss
- Deckelaufhängung einstellbar
- Langlebige Abdichtung des Deckels (Stein auf Stein)
- Zwangstrennender Deckelkontaktschalter
- Heizelemente, geschützt in Rillen eingesetzt, Beheizung ringsum
- Bodenheizung bei Toplader Top 220
- Geräuscharme Schaltung der Heizung über Halbleiterrelais
- Präziser Temperaturverlauf durch schnelle Taktung der Schaltvorgänge
- Thermoelement Typ S
- Kräftige Gasdruckdämpfer unterstützen die Deckelöffnung
- Stufenlos einstellbare Zuluftöffnung im Ofenboden für gute Be- und Entlüftung und kurze Abkühlzeiten
- Abluftöffnung an der Ofenseite
- Lieferung inkl. Stutzen zum Anschluss eines Abluftrohres (80 mm Durchmesser)
- Rollen für einfachen Transport des Ofens ohne Anheben, feststellbar
- Toplader Top 16/R als Tischmodell ohne Rollen
- Modelle Top 60..: für Tmax 1200 °C und 230 V wählen Sie den Top 60, für Tmax 1300 °C und 230 V den Top 60eco als Energiesparmodell. Sollte ein Drehstromanschluss verfügbar sein, empfehlen wir das Ofenmodell Top 60/R zum schnellen Aufheizen auf die Arbeitstemperatur.
- Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung
- NTLog für Nabertherm-Controller: Aufzeichnen von Prozessdaten mit USB-Stick
Zusatzausstattung
- Bodenheizung für sehr gute Temperaturgleichmäßigkeit bei Top 130 – Top 190 (Standard bei Top 220)
- Heizung zweizonig, gesteuert über Controller P470 (ab Modell Top 130)
- Untergestellerhöhung für Top 45 und Top 60
- Wandhalterung für Controller mit 2,5 m Verbindungskabel
Spezifikationen Top 16/R - Top 220
| Modell | Tmax | Innenabmessungen in mm | Volumen | Außenabmessungen in mm | Anschluss- | Elektrischer | Gewicht | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| °C | b | t | h | in l | B | T | H | wert/kW | Anschluss* | in kg | |
| Top 16/R | 1300 | Ø 290 | 230 | 16 | 440 | 650 | 530 | 2,6 | 1phasig | 32 | |
| Top 45eco | 1300 | Ø 410 | 340 | 45 | 580 | 880 | 760 | 2,9 | 1phasig | 62 | |
| Top 45 | 1300 | Ø 410 | 340 | 45 | 580 | 880 | 760 | 3,6 | 1phasig | 62 | |
| Top 45/R | 1300 | Ø 410 | 340 | 45 | 580 | 880 | 760 | 5,5 | 3phasig1 | 62 | |
| Top 60 | 1200 | Ø 410 | 460 | 60 | 580 | 870 | 870 | 3,6 | 1phasig | 72 | |
| Top 60eco | 1300 | Ø 410 | 460 | 60 | 580 | 870 | 870 | 3,6 | 1phasig | 72 | |
| Top 60/R | 1300 | Ø 410 | 460 | 60 | 580 | 870 | 870 | 5,5 | 3phasig1 | 72 | |
| Top 80 | 1300 | Ø 480 | 460 | 80 | 660 | 950 | 890 | 5,5 | 3phasig1 | 100 | |
| Top 100 | 1300 | Ø 480 | 570 | 100 | 660 | 970 | 1000 | 7,0 | 3phasig | 102 | |
| Top 130 | 1300 | Ø 590 | 460 | 130 | 770 | 1090 | 920 | 9,0 | 3phasig | 110 | |
| Top 140 | 1300 | Ø 550 | 570 | 140 | 730 | 1040 | 1020 | 9,0 | 3phasig | 124 | |
| Top 160 | 1300 | Ø 590 | 570 | 160 | 770 | 1090 | 1030 | 9,0 | 3phasig | 130 | |
| Top 190 | 1300 | Ø 590 | 690 | 190 | 770 | 1090 | 1150 | 11,0 | 3phasig | 146 | |
| Top 220 | 1300 | 930 | 590 | 460 | 220 | 1100 | 1030 | 930 | 15,0 | 3phasig | 150 |
| 1Heizung nur zwischen zwei Phasen *Hinweise zur Anschlussspannung siehe Seite 30 | |||||||||||
Toplader Eckig
Nabertherm HO 70/L – HO 100
Die eckigen Toplader von Nabertherm sind besonders robust und auch für den professionellen Einsatz geeignet. Mit der fünfseitigen Beheizung liefern sie stets perfekte Brennergebnisse.
- Gehäuse aus strukturiertem Edelstahl
- Controller an der rechten Ofenseite mit Halterung, abnehmbar für eine komfortable Bedienung
- Mehrschichtige Isolierung mit Feuerleichtsteinen gemauert und hochwertiger energiesparender Hinterisolierung
- Feuerleichtsteine im Ofeninnenraum sorgen für saubere Brennergebnisse
- Deckel mit einstellbarem Schnellverschluss, abschließbar mit Vorhängeschloss
- Deckelaufhängung einstellbar
- Langlebige Abdichtung des Deckels (Stein auf Stein)
- Zwangstrennender Deckelkontaktschalter
- Heizelemente, geschützt in Rillen eingesetzt, Beheizung ringsum und vom Boden
- Geräuscharme Schaltung der Heizung über Halbleiterrelais
- Präziser Temperaturverlauf durch schnelle Taktung der Schaltvorgänge
- Thermoelement Typ S
- Kräftige Gasdruckdämpfer unterstützen die Deckelöffnung
- Stufenlos einstellbare Zuluftöffnung im Ofenboden für gute Be- und Entlüftung und kurze Abkühlzeiten
- Abluftöffnung an der Ofenseite
- Lieferung inkl. Stutzen zum Anschluss eines Abluftrohres (80 mm Durchmesser)
- Rollen für einfachen Transport des Ofens ohne Anheben, feststellbar
- Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung
- NTLog für Nabertherm-Controller: Aufzeichnen von Prozessdaten mit USB-Stick
Spezifikationen HO 70/L - HO 100
| Modell | Tmax | Innenabmessungen in mm | Volumen | Außenabmessungen in mm | Anschluss- | Elektrischer | Gewicht | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| °C | b | t | h | in l | B | T | H | wert/kW | Anschluss* | in kg | |
| HO 70/L | 1200 | 440 | 380 | 420 | 70 | 640 | 770 | 780 | 3,6 | 1phasig | 120 |
| HO 70/R | 1300 | 440 | 380 | 420 | 70 | 640 | 770 | 780 | 5,5 | 3phasig1 | 120 |
| HO 100 | 1300 | 480 | 430 | 490 | 100 | 680 | 820 | 850 | 5,5 | 3phasig1 | 160 |
| 1Heizung nur zwischen zwei Phasen *Hinweise zur Anschlussspannung siehe Seite 30 | |||||||||||
